Câblage et étamage : techniques essentielles pour les professionnels

Le câblage et l’étamage sont des compétences fondamentales pour les professionnels de l’électronique et de l’électricité. Ces techniques assurent des connexions solides, fiables et durables, essentielles pour le bon fonctionnement des circuits électroniques et des installations électriques. Ce guide détaillé explore les techniques essentielles de câblage et d’étamage, fournissant des conseils pratiques pour les professionnels.

Qu’est-ce que le câblage ?

Le câblage implique la connexion de fils et de câbles pour permettre le transfert d’électricité ou de signaux. Un câblage correct est crucial pour assurer la sécurité, l’efficacité et la fiabilité des systèmes électriques et électroniques.

Types de câbles

Câbles électriques :

• Câble Monobrin : utilisé pour les installations domestiques, il est composé d’un seul fil conducteur.
• Câble Multibrins : composé de plusieurs fils conducteurs, il est plus flexible et convient aux installations nécessitant des mouvements fréquents.

Câbles de communication :

• Câble Ethernet : utilisé pour les réseaux informatiques.
• Câble Coaxial : utilisé pour la transmission de signaux TV et Internet.

Câbles spécialisés :

• Câble de téléphone : utilisé pour les connexions téléphoniques.
• Câble de signalisation : utilisé pour les systèmes de contrôle et de signalisation.

Outils de câblage

• Coupe-câbles : permet de couper les câbles à la longueur souhaitée sans endommager les conducteurs.
• Dénudeur de câbles : utilisé pour enlever l’isolation des câbles et exposer les conducteurs.

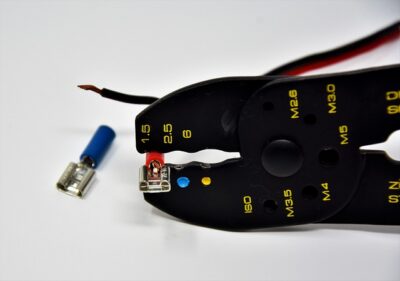

• Pince à sertir : utilisée pour fixer les connecteurs aux câbles.
• Tournevis : indispensable pour visser et dévisser les connexions électriques.

Techniques de câblage

Mesure et coupe :

• Mesurez les longueurs de câbles nécessaires et coupez-les avec précision.
• Assurez-vous que les extrémités des câbles sont propres et exemptes de dommages.

Dénudage :

• Utilisez un dénudeur de câbles pour retirer l’isolation sans endommager les conducteurs.
• Dénudez suffisamment de câble pour assurer une connexion sécurisée.

Connexion :

• Utilisez des connecteurs appropriés pour joindre les câbles.
• Assurez-vous que les connexions sont bien serrées pour éviter les mauvais contacts.

Gestion des Câbles :

• Utilisez des serre-câbles et des goulottes pour organiser les câbles.
• Étiquetez les câbles pour faciliter la maintenance et les réparations futures.

Qu’est-ce que l’étamage ?

L’étamage est le processus de revêtement des fils conducteurs avec une fine couche d’étain. Cela permet d’améliorer la conductivité électrique et de prévenir l’oxydation des fils de cuivre. L’étamage est particulièrement important pour les connexions qui seront soudées.

Avantages de l’étamage

• Amélioration de la conductivité : l’étain a une excellente conductivité électrique, ce qui améliore les performances des connexions.
• Protection Contre l’oxydation : l’étain protège le cuivre de l’oxydation, augmentant ainsi la durabilité des connexions.
• Facilitation de la soudure : l’étamage facilite le processus de soudure en améliorant l’adhérence de la soudure au fil conducteur.

Outils pour l’étamage

• Fer à souder : utilisé pour chauffer les fils et appliquer la soudure.
• Soudure : généralement un alliage d’étain et de plomb ou d’étain et de cuivre, utilisé pour étamer les fils.
• Support de fer à souder : permet de maintenir le fer à souder en sécurité lorsqu’il n’est pas utilisé.
• Éponge de nettoyage : utilisée pour nettoyer la pointe du fer à souder.

Techniques d’étamage

Préparation :

• Coupez et dénudez les fils à la longueur désirée.
• Torsadez les brins de fils multibrins pour éviter les effilochements.

Chauffage :

• Allumez le fer à souder et attendez qu’il atteigne la température adéquate.
• Nettoyez la pointe du fer à souder avec une éponge humide.

Application de la soudure :

• Appliquez le fer à souder sur le fil pour le chauffer.
• Placez la soudure contre le fil chauffé jusqu’à ce qu’elle fonde et recouvre uniformément le fil.
• Retirez la soudure et le fer à souder, et laissez refroidir.

Inspection :

• Vérifiez que l’étamage est uniforme et sans excès de soudure.
• Assurez-vous que le fil est bien recouvert d’une fine couche d’étain.

Conseils pratiques pour le câblage et l’étamage

Sécurité

• Utilisez des Équipements de Protection : Portez des lunettes de sécurité et des gants pour vous protéger contre les brûlures et les blessures.
• Travailler dans un environnement bien ventilé : les fumées de soudure peuvent être nocives, assurez-vous de travailler dans un espace bien aéré.
• Éteignez les équipements : assurez-vous que tous les équipements électriques sont éteints avant de commencer à travailler.

Précision

• Utilisez les bons outils : des outils de qualité assurent des résultats précis et fiables.
• Suivez les spécifications : respectez les spécifications des câbles et des connecteurs pour garantir des connexions appropriées.

Qualité

• Tester les connexions : utilisez un testeur de continuité pour vérifier la qualité des connexions après le câblage et l’étamage.
• Inspection visuelle : vérifiez visuellement que toutes les connexions sont sécurisées et bien réalisées.

Maintenance

• Nettoyez vos outils : entretenez régulièrement vos outils pour prolonger leur durée de vie et maintenir leur performance.
• Réparez promptement : en cas de connexion défectueuse, réparez-la immédiatement pour éviter des problèmes ultérieurs.

Le câblage et l’étamage sont des compétences essentielles pour tout professionnel de l’électronique et de l’électricité. En utilisant les bons outils et en suivant des techniques éprouvées, vous pouvez garantir des connexions électriques solides, fiables et durables. Ce guide complet vous a fourni les informations nécessaires pour maîtriser ces techniques et améliorer la qualité de vos installations. Que vous soyez un professionnel expérimenté ou un débutant, ces conseils vous aideront à réaliser des connexions de haute qualité pour tous vos projets.
